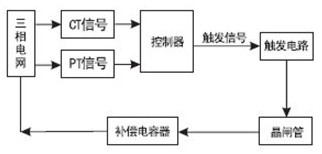

工作原理圖

　　工作原理及特點

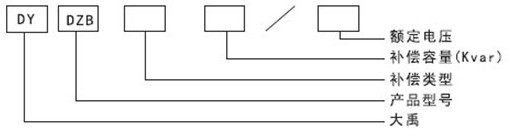

　　DZB-J系列采用微電腦型中心控制器，自動根據功率因數高低控制電容器投切，使功率因數達到設定要求;

　　DZB-D系列低壓動態無功補償裝置即晶閘管投切電容器裝置，裝置采用大功率晶閘管組成的無觸點開關，將無功補償裝置與電網視為一個有機的整體，通過檢測電網和無功補償裝置的基本電物理量和零過渡過程條件，自動跟蹤、分析電網和無功補償裝置的運行狀態，根據電磁能量守恒原理，在電容器無需放電的情況下，選擇在系統零過渡過程時刻動態投切電容器組，使電網的動態電流和電壓的菲周期衰減分量接近零，從而實現零過渡過程動態無功補償，具有降低損耗，穩定負載電壓，增加變壓器帶載能力等功能，并改善供電系統的諧波電壓畸變率。是無功功率補償領域的更新?lián)Q代產品。

　　1.過零投切：采用晶閘管過零投切技術，實現零電壓投入、零電流切除、不會產生涌流及過電壓;

　　2.響應速度快：快速跟蹤系統負荷無功變化，實時動態跟蹤，響應速度≦20ms;

　　3.補償智能化：配置只能監控終端，可實時在線顯示電網內的所有參數，通過RS485/232通訊端口，可實現遠方遙測、遙信、遙控;

　　4.保護功能齊全：具備過壓、欠壓、過流、溫度、缺相等多種數字化保護功能，可做三相補償或分相補償。

　　技術參數

　　符合標準：GB/T15576-2008無功功率靜態補償裝置總技術條件

　　動態響應時間：小于20ms

　　補償容量：(kvar)：50-1000Kvar，可以根據用戶要求配置

　　系統電壓等級：230-660V

　　系統頻率：50Hz

　　控制電源：AC220V(AC380V需訂制)

　　投切等級：1-15級

　　裝置能在1.1倍額定工作電壓下長期運行

　　裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行

　　補償功率因數：≥0.9

　　環境溫度：-30℃—+50℃

　　結構形式：GGD、GCS、GCK、MNS等標準柜體任選，與低壓配電柜并盤安裝，也可按用戶實際需求設計和制作

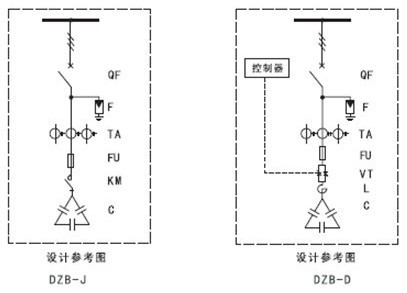

　　一次方案
